型号：

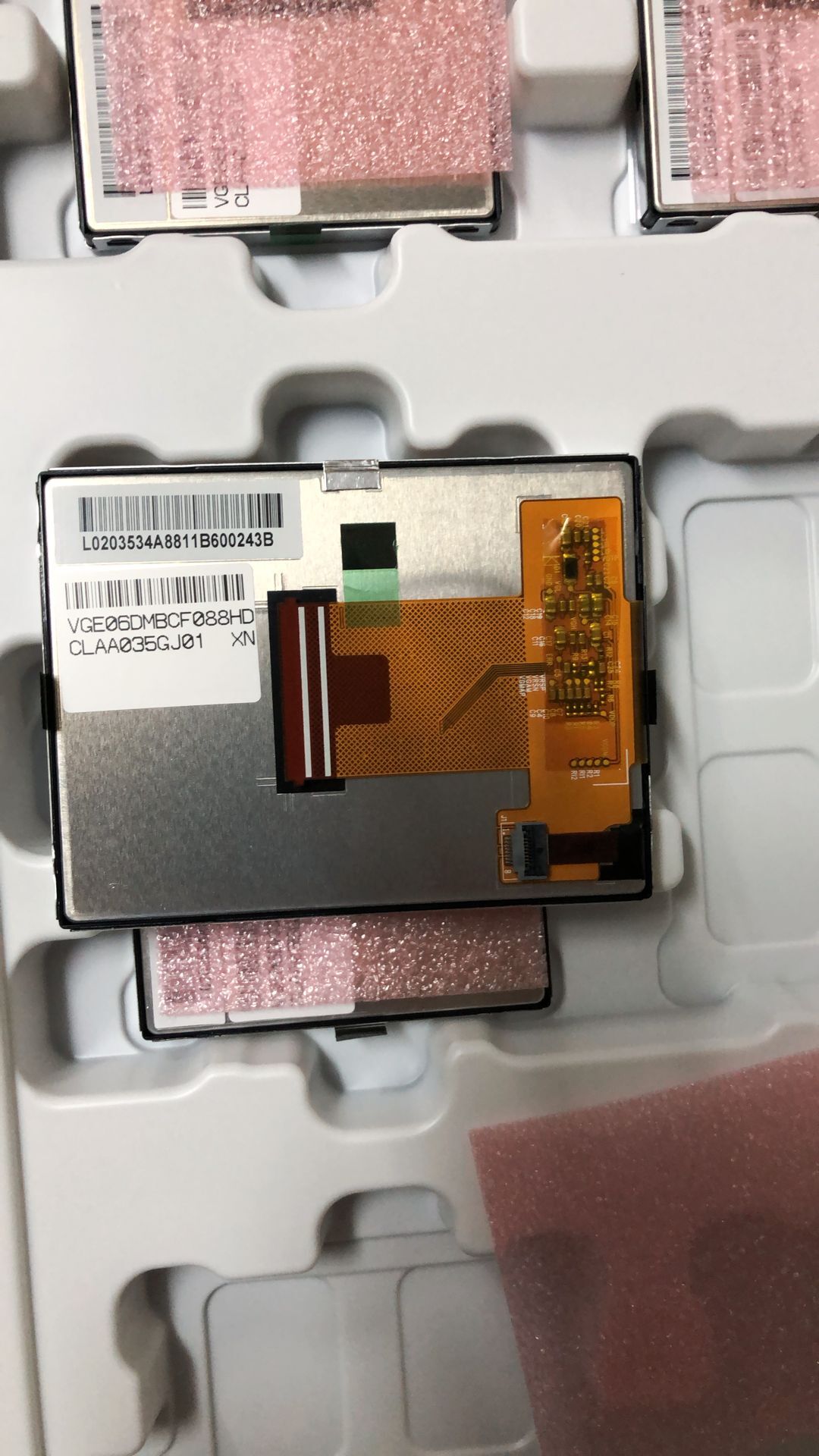

CLAA035GJ01 XN

简介：

CLAA035GJ01 XN是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的3.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据中华映管 (CPT)于2018年5月30日发布的版本号为Rev.V00的产品规格书，CLAA035GJ01 XN显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为53.28×71.04 (宽×高) mm，可视尺寸为57.96×74.75 (宽×高) mm，外观尺寸为66.16×87.39 (宽×高)×6.8(厚) mm，表面处理为雾面，产品净重TBD。背光方面此产品采用了2S2P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。CLAA035GJ01 XN采用了Parallel RGB (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA035GJ01 XN液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA035GJ01 XN的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2018年Q3量产，当前生产状态为已停产。目前CLAA035GJ01 XN在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2018年07月18日对此型号首次建立参数，并于2020年04月16日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C。基于它肖像模式，宽温，白光LED背光，寿命大于5万小时，表面雾面等特征，此型号推荐使用于手持终端。
