型号：

CLAT104EA0201 XN

简介：

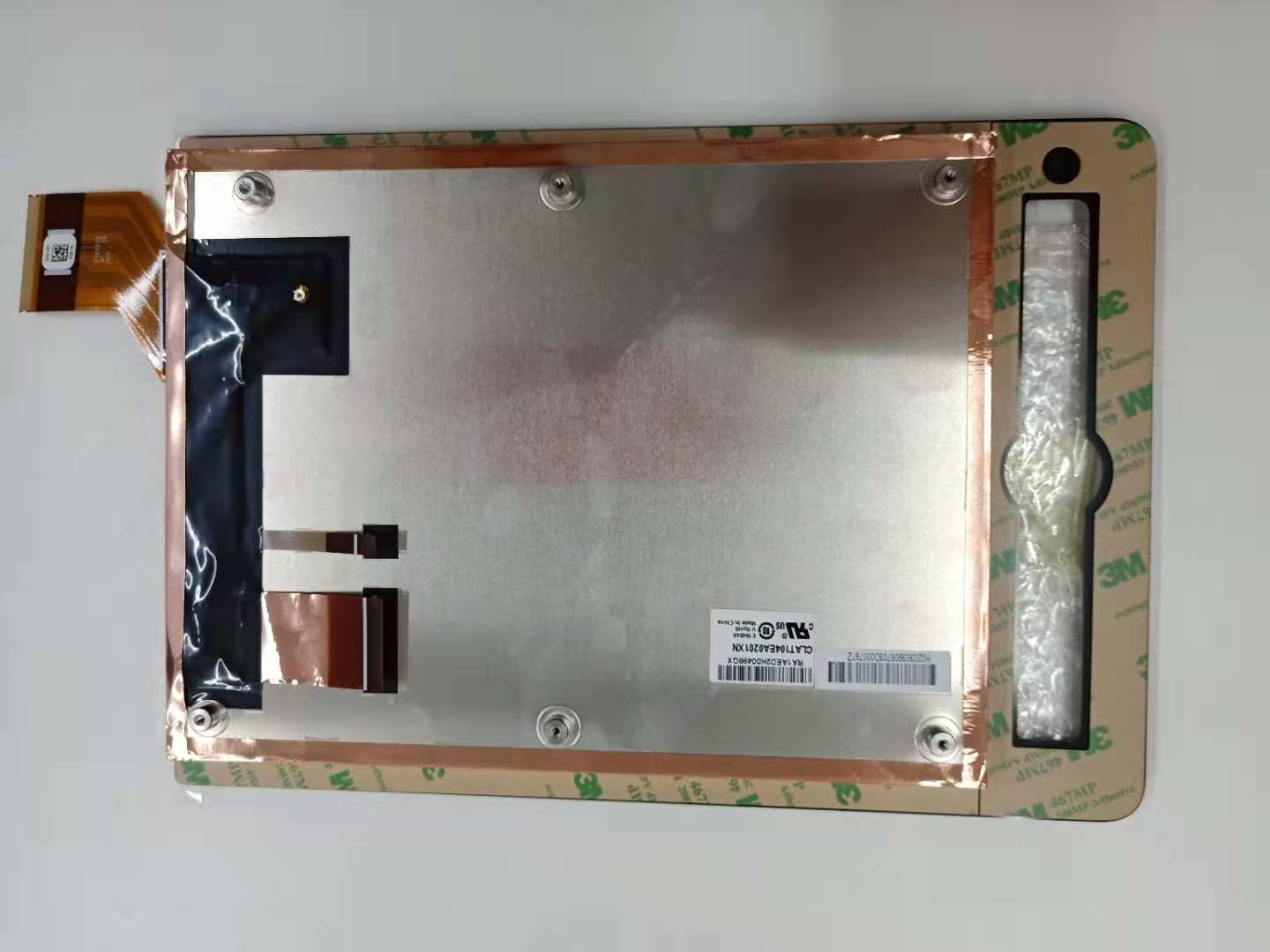

CLAT104EA0201 XN是中华映管 (CPT)推出的一款10.4吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，投射电容触摸屏。此产品工作温度为 -40 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 肖像模式，带触摸屏，宽温，3G抗震，高亮度，白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于车载显示等产品。根据屏库掌握的情报此产品于2016年Q4量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2021年06月30日对此型号首次建立参数，并于2021年07月29日对参数进行了最后更新。根据中华映管 (CPT)于2016年9月5日发布的版本号为Rev0.8的产品规格书，CLAT104EA0201 XN显示分辨率为960(RGB)×1280，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为158.4(宽)×211.2(高) mm，外观尺寸为191.43(宽)×279.54(高)×16.42(厚) mm，表面处理为雾面，抗反射处理，产品净重670g (Typ.)。背光方面此产品采用了10S3P WLED发光的侧入式光源，光源的使用寿命为52K小时，不含背光驱动。CLAT104EA0201 XN采用了LVDS (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/6/-6/18/-12V (Typ.)(DVDD/AVDDP/AVDDN/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAT104EA0201 XN的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
